一、項目名稱、地址和建設單位
1.本項目名稱為(wei) “上海中心大廈”；
2.項目地址：本工程選址地位於(yu) 上海市浦東(dong) 新區的陸家嘴功能區，具體(ti) 建設地點為(wei) 陸家嘴金融中心區黃浦江沿岸E14單元Z3-1、Z3-2地塊，地塊東(dong) 至東(dong) 泰路、南依銀城南路、北靠花園石橋路，西臨(lin) 銀城中路；
3.建設單位：上海中心大廈項目建設發展有限公司。
二、建設內(nei) 容和規模
1.上海中心總高為(wei) 632米，結構高度為(wei) 580米，由地上121層主樓、5層裙樓和5層地下室組成，其主體(ti) 建築結構高度為(wei) 580米，總建築麵積57.6萬(wan) 平方米，建成後將成為(wei) 上海最高的摩天大樓。2008年11月29日進行主樓樁基開工。2013年8月3日，上海中心大廈580米主體(ti) 結構封頂。
2.上海中心大廈項目工程占地麵積30370㎡，建築高度為(wei) 632m，結構高度565.6m。項目建成後總建築麵積為(wei) 558806㎡。
方案和效果圖：
3.陸家嘴集團曾安排該項目進行過三次招標，其中一次招標吸引了美國SOM建築設計事務所、美國KPF建築師事務所及上海現代建築設計集團等多家國內(nei) 外設計單位提交設計方案。於(yu) 最後一次招標，兩(liang) 個(ge) 設計方案獲得入圍資格，分別為(wei) 美國Gensler建築設計事務所的“龍型”方案及英國福斯特建築事務所“尖頂型”方案。經過評選，“龍型”方案中標，大廈細部深化設計將以“龍型”方案作為(wei) 藍本。
4.在經過多番投標及篩選後，上海中心的建築設計方案最終被確定為(wei) “龍型”方案，該方案由美國Gensler建築設計事務所提供。從(cong) 外觀上看，“上海中心”像一條盤旋上升的巨龍，“龍尾”在大廈頂部盤旋上翹，580米的“身高”將成為(wei) 上海新高度。

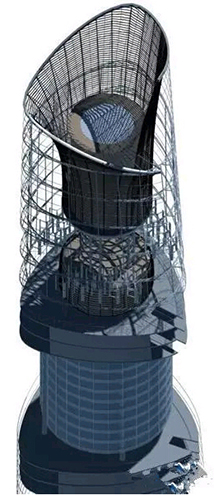

主樓上部結構為(wei) 鋼筋混凝土和鋼結構的混合結構體(ti) 係
上海中心大廈平麵圖

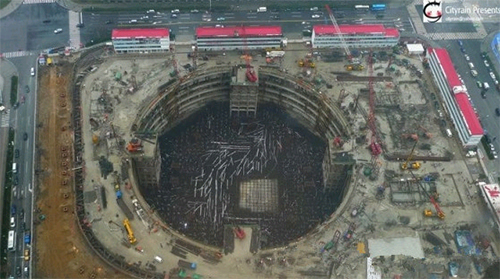

上海中心大廈基礎大底板澆築施工的難點在於(yu) ，主樓深基坑是全球少見的超深、超大、無橫梁支撐的單體(ti) 建築基坑，其大底板是一塊直徑121米，厚6米的圓形鋼筋混凝土平台，11200㎡的麵積相當於(yu) 1.6個(ge) 標準足球場大小，厚度則達到兩(liang) 層樓高，上海中心大廈是世界民用建築底板體(ti) 積之最。
其施工難度之大，對混凝土的供應和澆築工藝都是極大的挑戰。作為(wei) 632米高的摩天大樓的底板，它將和其下方的955根主樓樁基一起承載上海中心121層主樓的負載，被施工人員形象地稱為(wei) “定海神座”。

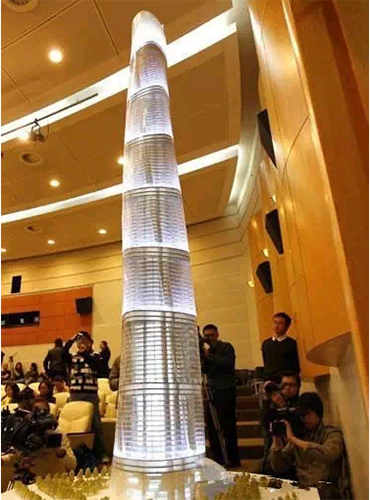

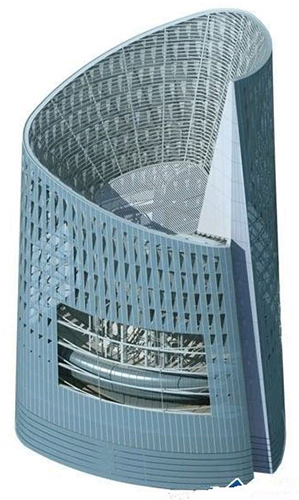

上海中心大廈 模型效果展示

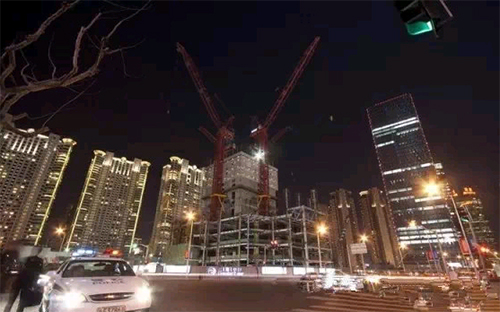

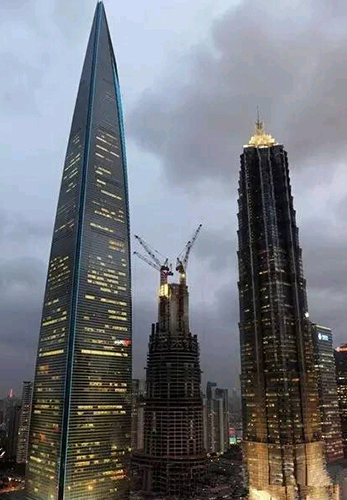

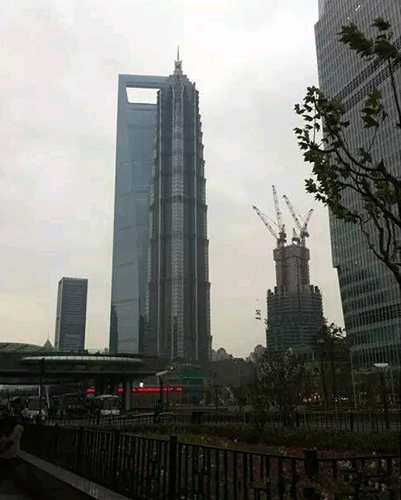

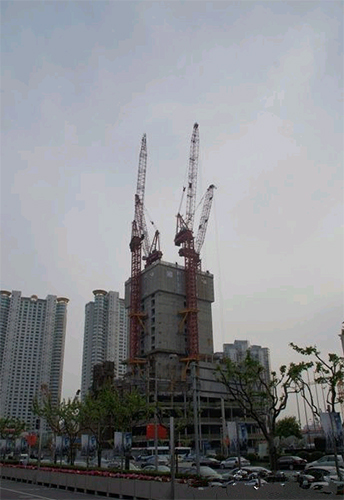

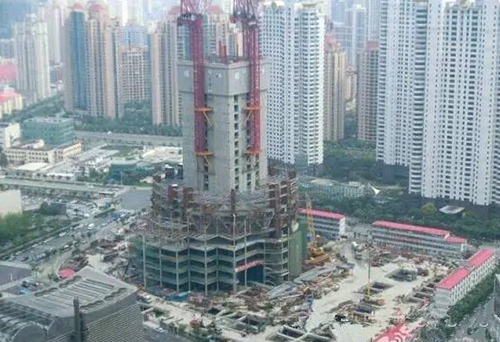

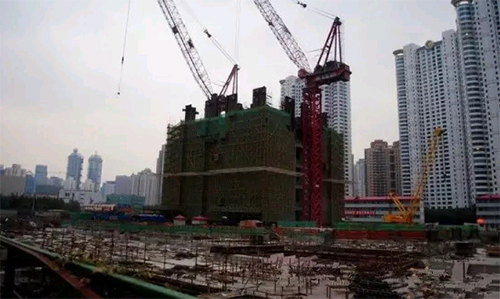

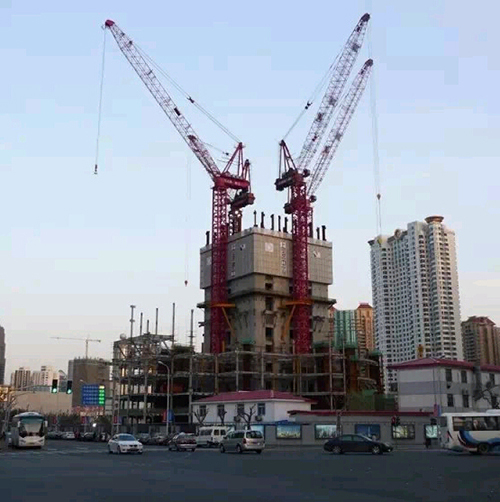

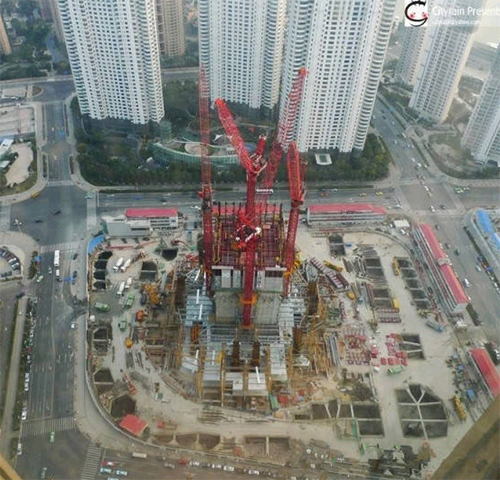

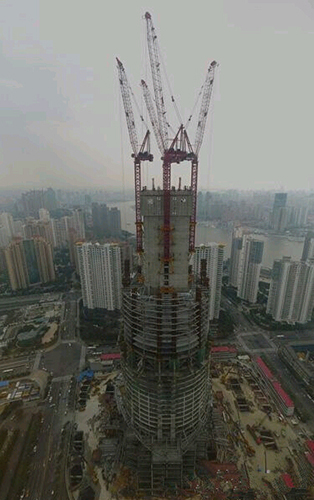

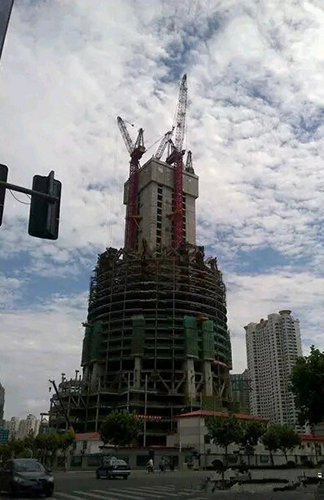

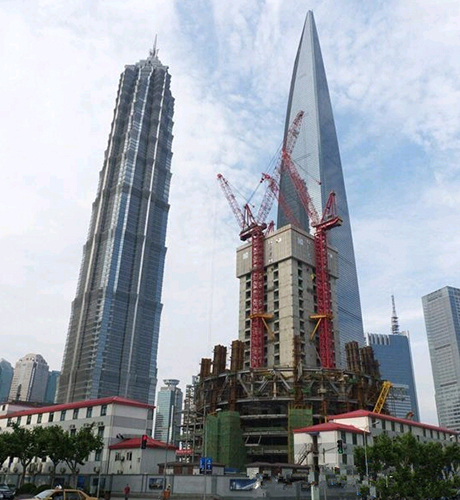

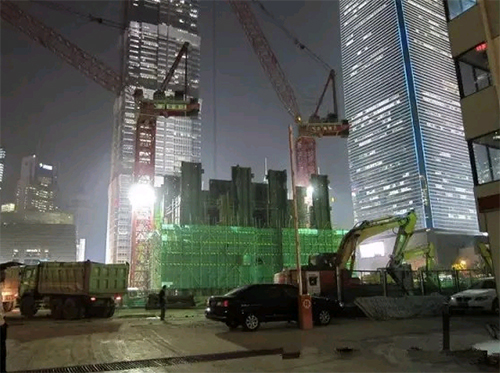

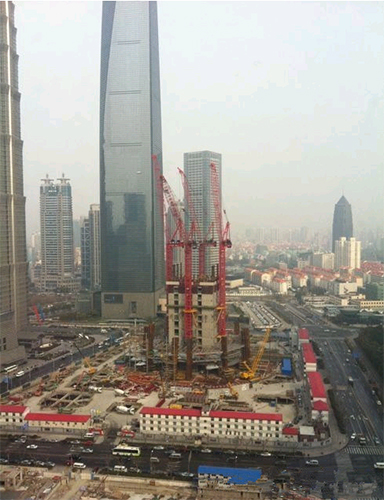

上海中心大廈施工現場
開工時間：2008年11月29日。
竣工時間：2014年。
占地麵積：30368平方米。
建築麵積：574058平方米，其中地上總建築麵積約410139平方米。
建築高度：632米。
建築層數：地下結構5層，地上部分包括124層塔樓和7層東(dong) 西裙房。
結構形式：鋼筋混凝土核心筒-外框架結構。
用鋼量：約100000噸。
建築造價(jia) ：148億(yi) 元

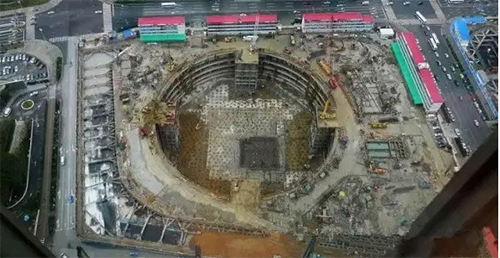

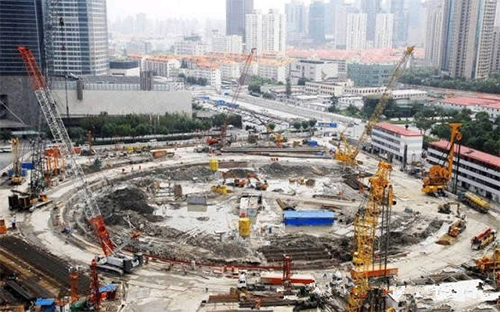

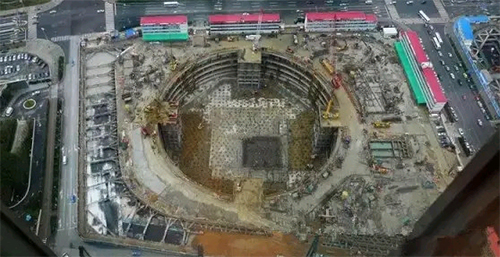

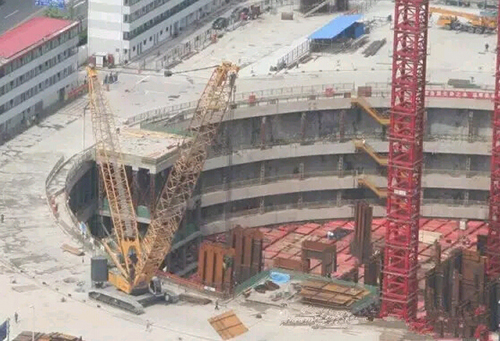

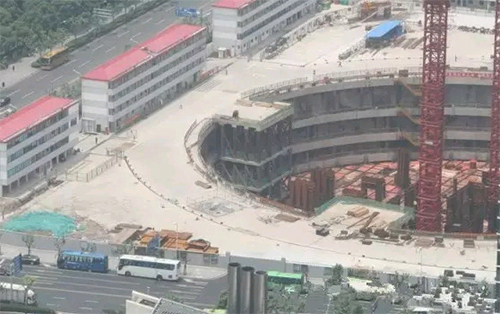

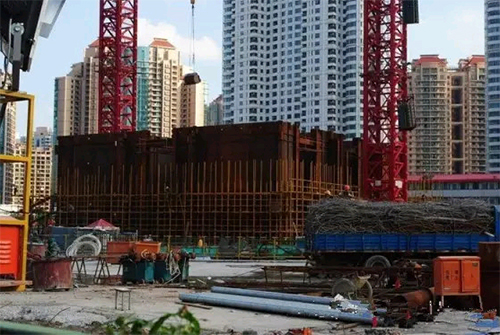

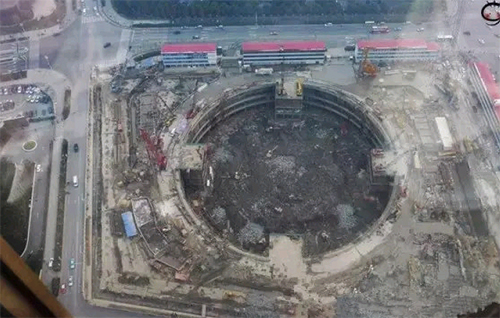

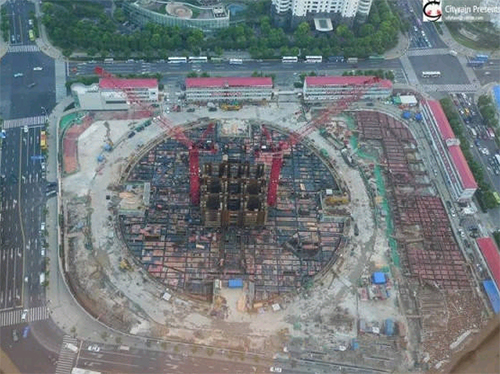

正在初步進入動工階段的上海中心大廈施工現場，本工程塔樓基坑開挖深度為(wei) 31.10m，采用明挖順作法的基坑施工方法。
塔樓區圍護采用121m直徑的環形地下連續牆圍護體(ti) 係，圍護地牆厚1200mm，支撐體(ti) 係為(wei) 6道環形圈梁。
分別采用以下技術措施：
分布式能源的利用技術。
變風量空氣調節技術。
熱回收利用技術。
地源熱泵技術。
渦輪式風力發電技術。
雨水收集處理和回用技術。
綠色施工技術。
變風量空氣調節技術
變風量空調係統是利用改變進入空調區域的送風量來滿足負荷變化的一種空調係統，與(yu) 定風量係統相比最大的優(you) 點在於(yu) 節能。
① 減少空調風機運行能耗，空調風機的電力消耗全年平均可降低50%以上；
②利用室外新風作為(wei) 冷源，降低製冷係統的運行能耗。
熱回收利用技術
1.大樓在運營過程中，酒店、辦公等會(hui) 產(chan) 生大量的熱空氣；
2.特別是上海中心大廈有24 個(ge) 直接對外營業(ye) 的大空間的空中花園，在夏季會(hui) 集聚溫度較高的熱空氣；
3.因此，熱回收利用技術就是將這部分的熱空氣進行回收，采用熱泵型熱水加熱器，為(wei) 酒店提供生產(chan) 生活熱水；
4.水熱泵係統，采用帶ECM電機的風機盤管機組。
地源熱泵技術
1.這是一種利用地下淺層地熱資源供熱製冷的環保型空調係統；
2.在冬季可把土壤中的熱量“取”出來供給室內(nei) 用於(yu) 采暖；
3.在夏季把室內(nei) 的熱量“取”出來釋放到土壤中去；
4.它的特點是環保，沒有燃燒過程，無汙染排放；毋需使用冷卻塔；
5.向外排熱；不抽取地下水，不破壞地下水資源；
6.地源熱泵比傳(chuan) 統空調係統運行效率要高40%。地源熱泵的汙染物排放與(yu) 空氣源熱泵相比減少40％以上，與(yu) 電供暖相比減少70％以上。
渦輪式風力發電技術
據悉，在大樓最高區域的幾層內(nei) ，已經規劃設計了一個(ge) 巨大的“王冠”。“王冠”內(nei) 有一個(ge) 精致的雨水收集利用係統和５４台垂直風力發電機，計劃每年為(wei) 大廈提供５４萬(wan) 千瓦時的綠色電力。
風力發電具有如下的優(you) 越性：
一是風力發電是一種幹淨的自然能源
二是風電技術日趨成熟，是一種安全可靠的能源；
三是風力發電的經濟性日益提高，其發電成本已接近煤電，低於(yu) 油電與(yu) 核電；
四是風力發電建設工期短，單台機組安裝僅(jin) 需幾周
通過上述多項綠色建築技術的實施，從(cong) 理論上計算，上海中心大廈每年可以節約能源成本1930萬(wan) 元人民幣，成本節約率可以達到25%左右。其中，中央機組占36%，空調通風係統占33%，燈光控製占24%，外圍護係統占7%，節能成果相當可觀。
施工概況

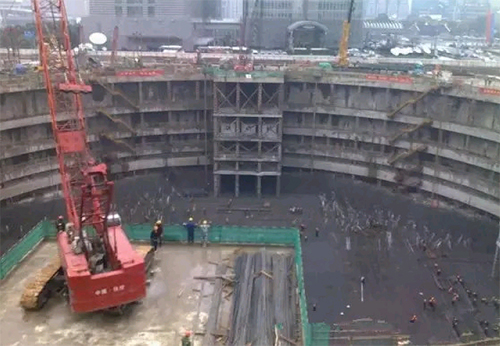

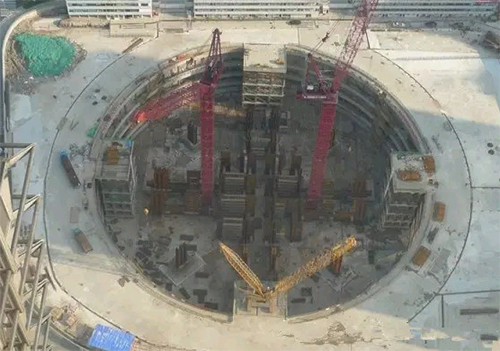

主樓基坑呈直徑121m的圓形地下連續牆布置，基坑麵積約11500m2。整個(ge) 基坑由主樓、裙房及中間過渡區域組成。
主樓區域底板呈八邊形，麵積約9270㎡，坑底標高為(wei) -31.40m，底板厚度6m。主樓靠近中間部位有一個(ge) 電梯井深坑，麵積約590㎡，坑底標高為(wei) -33.40m(主樓坑中坑即-33.40~-31.45標高底板已於(yu) 前期先行澆築完畢)。
緊貼地下連續牆內(nei) 側(ce) 部分為(wei) 裙房區域底板，麵積約為(wei) 2230㎡，坑底標高為(wei) -28.80m，底板厚1.6m。在主樓與(yu) 裙房之間有一條八邊形的過渡區域，寬3.5m，板厚由6m過渡至1.6m。
整個(ge) 基坑大底板板麵標高均為(wei) -25.40m，底板砼全部采用強度等級為(wei) C50R90的商品混凝土，抗滲等級為(wei) P12，本次混凝土總方量約為(wei) 60000m³（主樓底板坑中坑已先行澆築，其混凝土總方量約為(wei) 1000m³），其中主樓基坑底板混凝土方量約為(wei) 56400m³、主樓區域基坑裙房底板混凝土方量約為(wei) 3600m³（1.6m板厚區域）。所需混凝土由上海建工材料工程有限公司負責供應。
主樓基坑底板南側(ce) 局部含人防區域，該人防區域麵積約2900m2，混凝土總方量約13000m3。
五大功能分配
一、國際標準的24小時甲級辦公。
針對銀行、保險、證券、基金等金融服務業(ye) 、跨國公司地區總部、現代新型服務業(ye) 等差異化辦公需求，提供上海中心大廈全天候、定製式辦公空間、係統和服務。辦公產(chan) 品包括低、中、高區不同產(chan) 業(ye) 集聚的塔樓辦公，超高層全球頂級企業(ye) 館等。
二、超五星級酒店和配套設施。
引入國際頂級酒店管理公司，為(wei) 全球高端客人提供個(ge) 性化服務、體(ti) 驗式住宿環境和共享交流的空間。
三、主題精品商業(ye) 。
以沿街裙房3-4層建築形態和外立麵創意化造型，為(wei) 奢侈品牌提供一個(ge) 獨立旗艦館，集辦公、展示展售、小型秀場、VIP接待等功能於(yu) 一體(ti) ，彰顯品牌卓越氣質和獨特個(ge) 性。
四、觀光和文化休閑娛樂(le) 。
突破8小時以外小陸家嘴地區的空城現象，成為(wei) 集觀光購物、娛樂(le) 、餐飲、休閑功能於(yu) 一體(ti) 的商業(ye) 文化城。
五、是特色會(hui) 議設施。
在高區有可以觀景的會(hui) 議設施，在裙房有2000多平方米的多功能會(hui) 議中心和1000多平方米的多功能宴會(hui) 廳，滿足個(ge) 性化活動、重大會(hui) 議以及文化娛樂(le) 活動的需求。

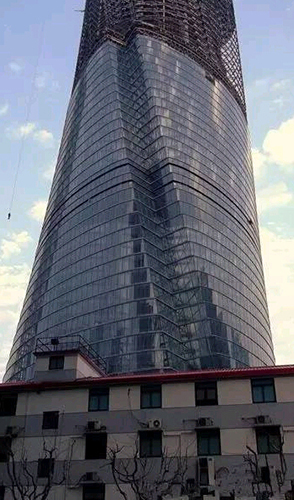

上海中心大廈在樁基施工、基坑開挖、混凝土建築與(yu) 泵送、旋轉收分的玻璃幕牆安裝等方麵，研發出多項具有世界先進水平的新工藝和新技術，其中用於(yu) 主樓核心筒結構施工中的鋼平台整體(ti) 液壓爬升體(ti) 係，使得主樓核心筒結構創出3天一層的先進水平。
尚在施工中的上海中心大廈已獲得國家住房和城鄉(xiang) 建設部頒發的“三星級綠色建築設計標識證書(shu) ”和美國綠色建築委員會(hui) 頒發的“綠色建築LEED金級預認證”。
據工程師介紹，上海中心大廈共應用了四十多項量身定做的綠色技術，預計大廈綜合節能率可達約54.3%，每年可減少碳排放2.5萬(wan) 噸。其中，電梯發電是國際上前沿的建築節能技術。
大廈頂樓安裝的風力發電機，是目前世界上海拔最高的發電裝置。據介紹，在建築565-569米處設置了54個(ge) 垂直軸渦輪風力發電機組。它們(men) 采集申城高空的大風，預計每年可提供157500度電能，供頂部景觀照明使用完全足夠。

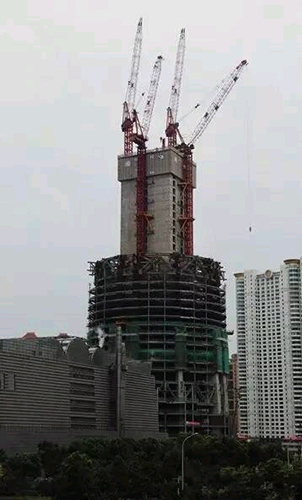

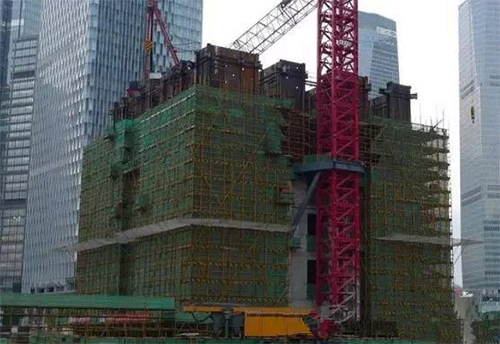

主樓上部結構施工分三個(ge) 節拍：
一、核心筒牆體(ti) 施工
二、巨型柱及外圍樓板施工
三、核心筒內(nei) 樓板施工
總體(ti) 施工流程
在外圍鋼框架桁架層施工中鋼框架施工節奏較慢，與(yu) 核心筒的施工距離逐漸加大；在核心筒中的伸臂桁架層施工中核心筒施工節奏較慢；與(yu) 外圍鋼框架的施工距離逐步減少，如此循環直至主體(ti) 結構施工至屋頂皇冠底部。
本工程核心筒在立麵上共分為(wei) 9個(ge) 區域，核心筒牆體(ti) 混凝土強度均為(wei) C60。牆體(ti) 厚度隨高度上升而遞減，其中核心筒內(nei) 部腹牆以軸線為(wei) 中心共有5次對稱收分，其厚度從(cong) 900mm變化至500mm，核心筒外部翼牆以內(nei) 邊線為(wei) 基準由外牆向內(nei) 牆共有5次收分，厚度從(cong) 1200mm變化至500mm。其中在4區、5區避難及設備層腹牆厚度發生突變。
核心筒截麵在1區至4區呈正方形九宮格筒體(ti) ，到第5區後，四個(ge) 角部的牆體(ti) 開始向兩(liang) 邊收縮，至第7區時，原有的九宮格變為(wei) 十字型五宮格筒體(ti) ，最終在核心筒頂部收縮成1字型三宮格筒體(ti) 。
鋼筋工程
核心筒剪力牆鋼筋品種規格比較多，結構豎向主筋主要為(wei) 32、28、25、22、18等多種規格；橫向分布筋鋼筋主要為(wei) 22、20、16、14等多種規格。壓型鋼板組合樓板鋼筋有12、10、8等多種規格。
鋼筋直徑規格大於(yu) 等於(yu) 20mm時采用鐓粗直螺紋機械接頭連接，其餘(yu) 采用綁紮搭接方式連接。

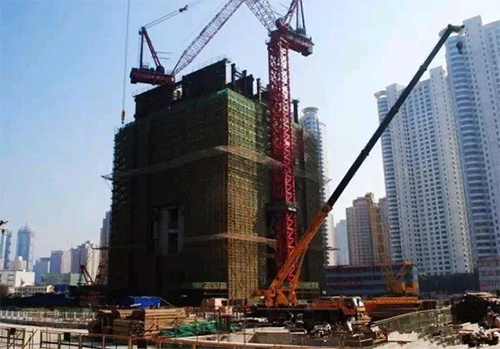

腳手架工程

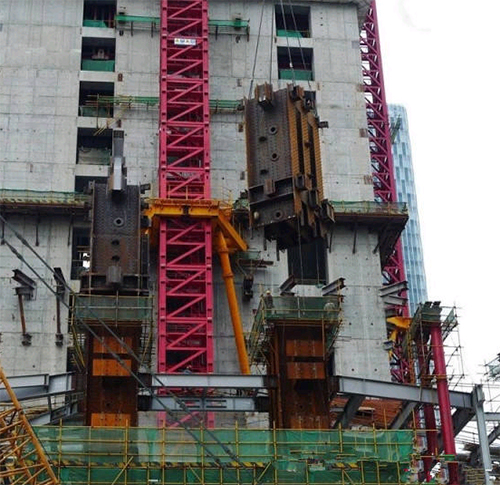

1-8層采用落地腳手，9-12層采用懸挑腳手，13層起采用液壓頂升鋼平台。
模板工程
1-12層采用VISA芬蘭(lan) 大模板。13層以上采用鋼框大模板，模板麵板采用芬蘭(lan) 維薩膠合板定型大模板，肋及圍檁采用型鋼製作。
混凝土工程
混凝土均為(wei) 商品砼，核心筒剪力牆混凝土強度等級為(wei) C60，壓型鋼板組合樓板混凝土強度等級為(wei) C35；
每框混凝土方量在1000m³左右；
混凝土澆搗采用固定泵接2台28m布料機澆搗。
熱電冷三聯供係統也是上海中心大廈綠色技術的一大亮點。夏林告訴記者，傳(chuan) 統建築靠發電廠供電，電廠發電時產(chan) 生的大量蒸汽和熱水，往往都白白浪費了，加上遠距離輸電的線損，能源利用率通常不到40%。而上海中心大廈內(nei) 裝有2台1.06兆瓦燃氣內(nei) 燃機組和熱電冷聯產(chan) 係統，能解決(jue) 這些問題。
該係統以天然氣為(wei) 燃料，通過動力裝置發電，在此過程中產(chan) 生的餘(yu) 熱通過餘(yu) 熱鍋爐、餘(yu) 熱型吸收式冷熱水機組為(wei) 建築供熱、供冷。這套三聯供發電係統與(yu) 大廈10千伏主母線並網運行，采取智能化管控技術，預計可將能源綜合利用率提高到80%以上。

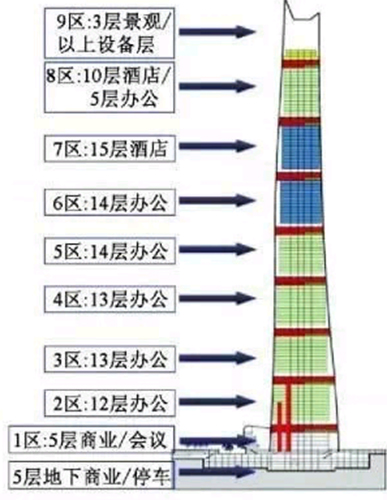

地上121層的上海中心大廈作為(wei) 一座樓中之城，從(cong) 下至上分成了9個(ge) 垂直社區，除頂部觀光區域之外，其餘(yu) 各區的高度在12至15層之間，從(cong) 下往上，第一區功能為(wei) 零售商業(ye) ，第二至第六區為(wei) 辦公區域，第七、第八區為(wei) 酒店。
觀光層分別設在117層、118層和121層，其中121層為(wei) 露天平台的觀光層，在120層還設有全景餐廳。此外，大廈內(nei) 還有21個(ge) 空中花園，分別位於(yu) 不同的樓層，最高的在101層，成為(wei) 這座樓中之城的客廳。

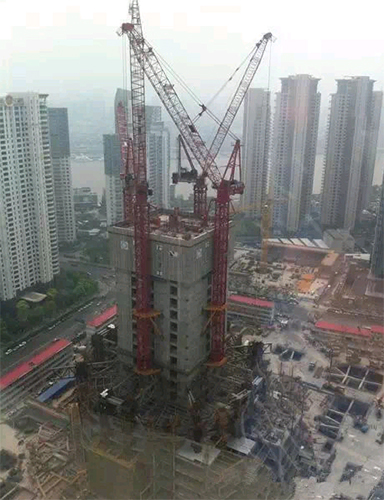

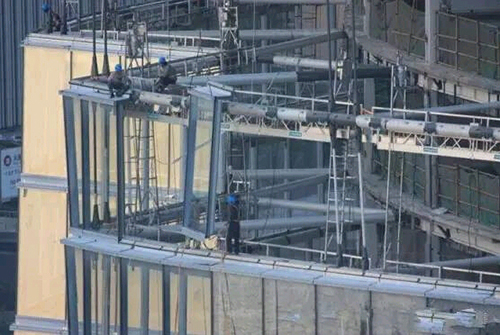

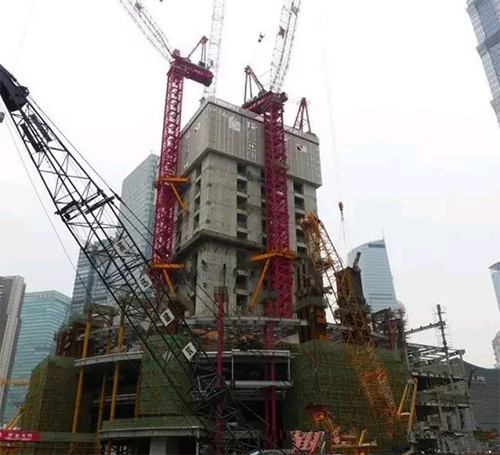

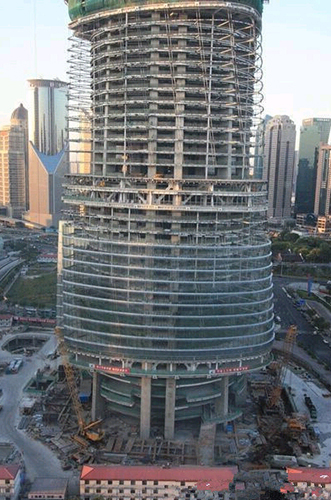

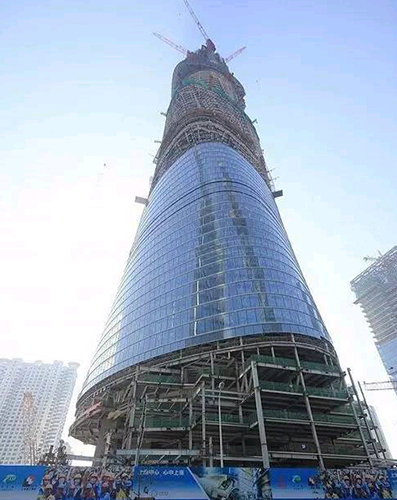

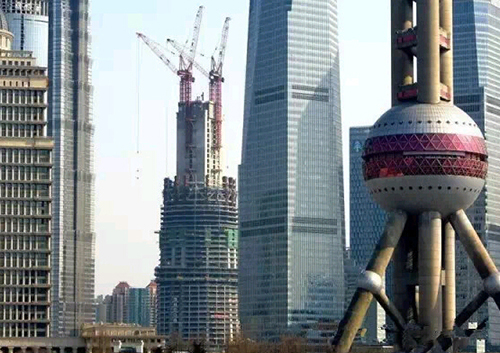

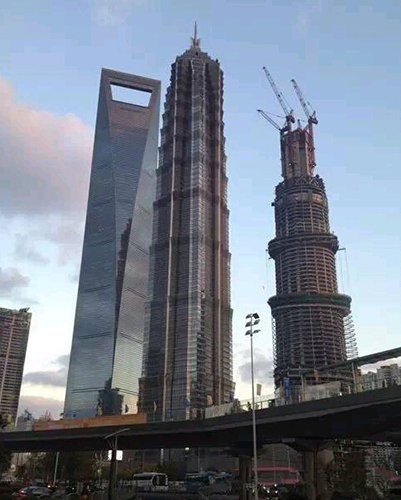

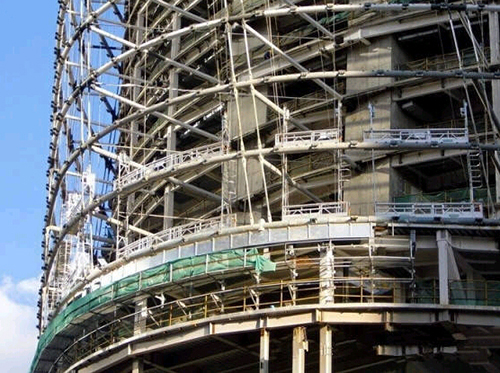

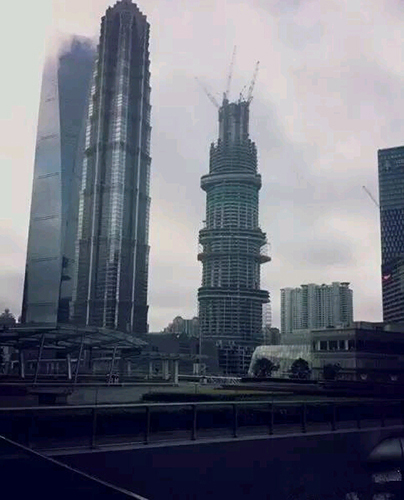

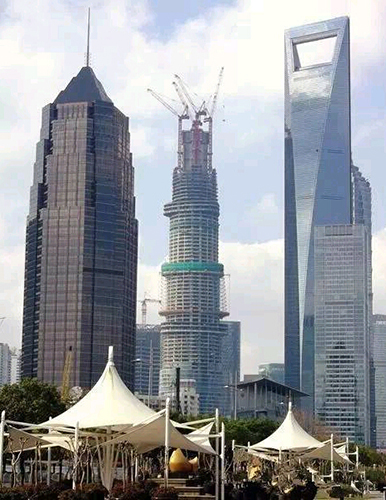

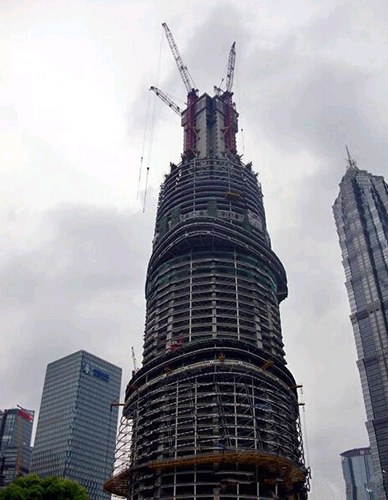

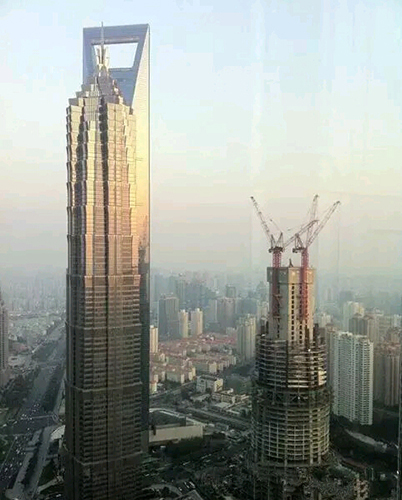

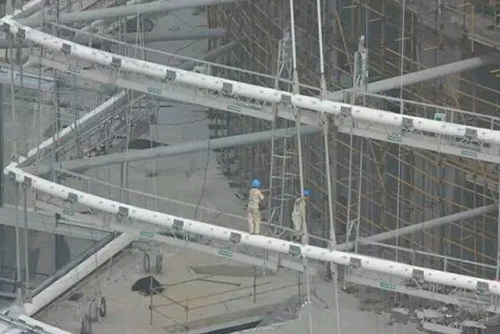

上海中心大廈建築施工細節展示
施工電梯
上海中心大廈主樓核心筒內(nei) 共布置20台施工電梯，其中11台為(wei) 人貨兩(liang) 用電梯，9台為(wei) 利用永久電梯進行施工的施工電梯，根據其使用性能將20台施工電梯分為(wei) 3類：
A類：用於(yu) 在主樓結構施工中人員的輸送往返；此類電梯采用高速、雙籠人貨兩(liang) 用施工電梯，停靠層數較少，一般隻停靠結構施工區域。如：L1#、L2#、L12#人貨兩(liang) 用電梯。
B類：用於(yu) 幕牆、二結構、裝飾、機電安裝等施工中人員及材料的運輸往返；此類電梯采用中、高速；單、雙籠相互結合的人貨兩(liang) 用施工電梯，停靠層數較多。如：L3-1#、 L3-2# 、 L4#、L5#、L8#、L9#、L10#、L11#施工電梯。
C類：利用本工程中的部分永久電梯作為(wei) 施工電梯投入使用的電梯。如：Y1#、Y2#、Y3#、Y4#、Y5#、Y6#、Y7#、Y8#、Y9#。

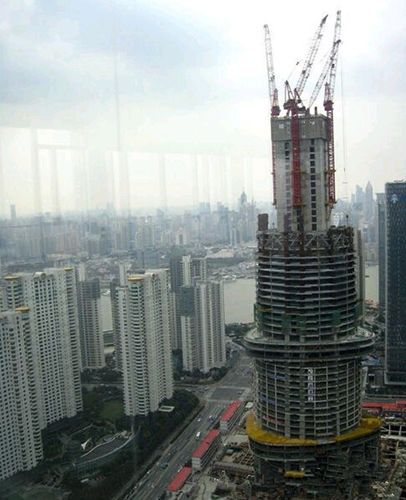

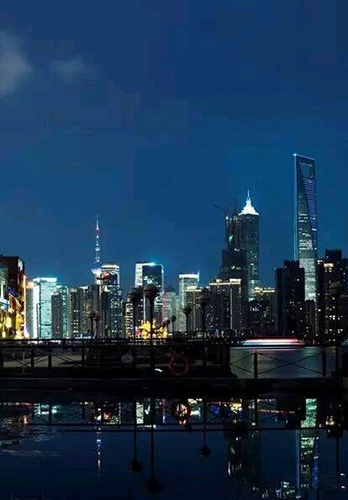

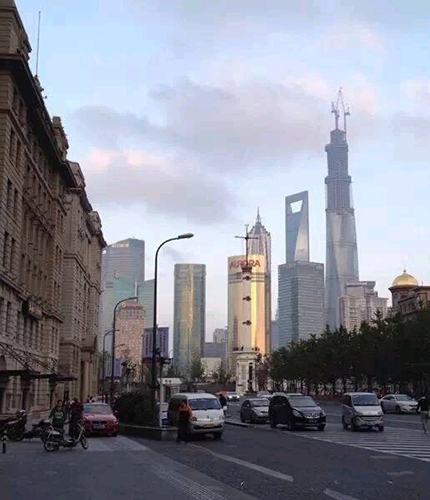

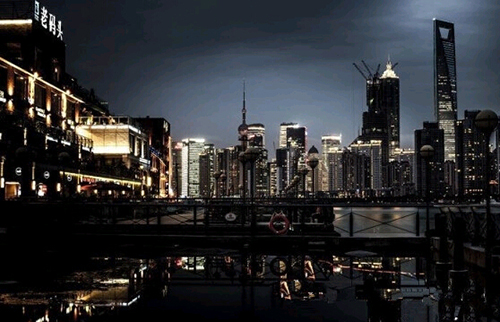

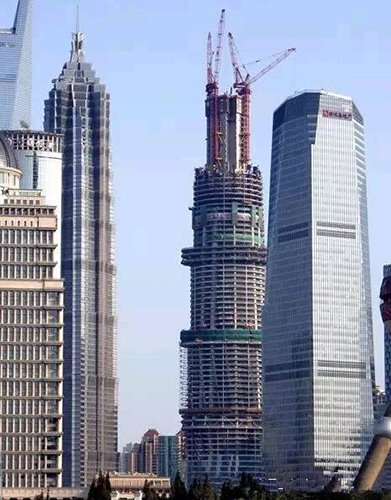

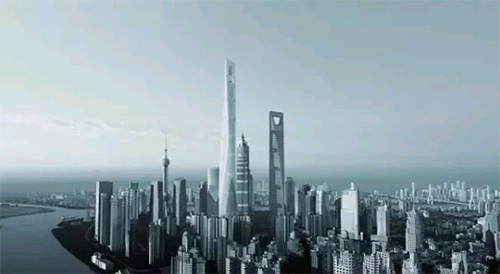

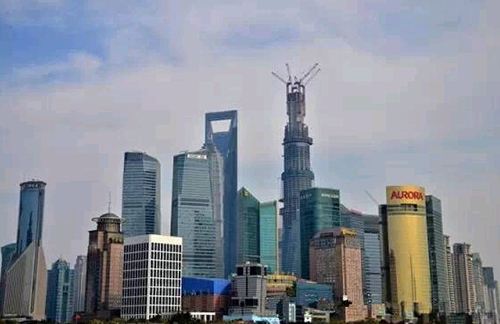

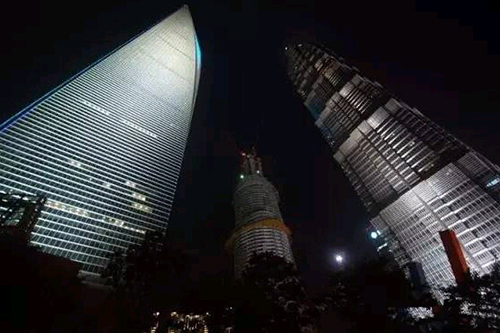

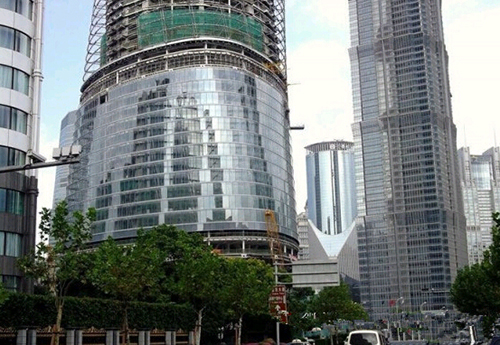

展現了它高聳挺拔的姿態

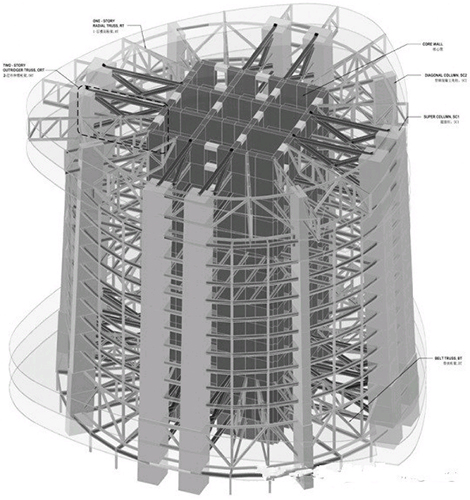

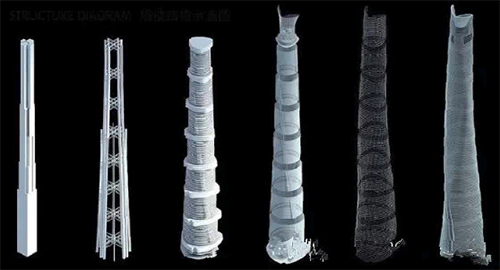

上海塔依靠3個(ge) 相互連接的係統保持直立。第一個(ge) 係統是90英尺×90英尺(約合27米×27米)的鋼筋混凝土芯柱，提供垂直支撐力。
第二個(ge) 是鋼材料“超級柱”構成的一個(ge) 環，圍繞鋼筋混凝土芯柱，通過鋼承力支架與(yu) 之相連。這些鋼柱負責支撐大樓，抵禦側(ce) 力。最後一個(ge) 是每14層采用一個(ge) 2層高的帶狀桁架，環抱整座大樓，每一個(ge) 桁架帶標誌著一個(ge) 新區域的開始。
